技術領域
本實用新型涉及工業無塵室送風裝置，更具體地，涉及一種智能控制吹淋傳遞窗。
背景技術
在某些對環境要求比較高的行業中，比如光電電子、醫藥、半導體等行業中，通常要在潔凈室中進行生產加工。潔凈室采用空氣凈化裝置，對空氣中的粉塵等雜質實現凈化。
吹淋傳遞窗是一種潔凈室的輔助設備。當需要從污染區向潔凈室傳遞貨物時，必須配備吹淋傳遞窗，貨物經由吹淋傳遞窗在污染區和潔凈室之間進行傳遞。吹淋傳遞窗的主要作用在于傳遞物品過程中對物品進行吹淋凈化，從而保證物品的潔凈，防止對潔凈室產生交叉污染。
然而，現有技術中的吹淋傳遞窗具有多方面的缺點，包括：沒有靜電防護裝置，使得物品在傳遞過程中易產生靜電，特別是電子器件容易受到靜電損壞；氣流循環不暢，風速較慢，影響凈化程度；智能化低，凈化時間長度不易控制；結構復雜、安裝不便。以上缺點都制約了現有的吹淋傳遞窗的應用效果，對潔凈室的防止污染極為不利，因而迫切需要加以改進。

發明內容
針對現有吹淋傳遞窗的上述缺陷，本實用新型提供了一種改進的智能控制吹淋傳遞窗，具有靜電防護功能，提高風速，加大氣流循環，增強了吹淋凈化效果，可以實現凈化時長的智能調節，從而有效克服了現有技術中的上述缺陷。
本實用新型提供的智能控制吹淋傳遞窗，箱體兩側分別具有操控面板（1）和拉門（2），其特征在于，箱體進風口處設置初級濾網（5），箱體內部具有高效風機（6）、導風管（7）、高效濾網（8）、出風面（9）以及回風面（10）。
優選地，所述智能控制吹淋傳遞窗進一步包括時間繼電器，根據操控面板（1）的設置控制凈化時間。
優選地，所述導風管（7）的截面寬度小于箱體側面寬度。
優選地，所述出風面（9）設置靜電消除網（11），并且所述靜電消除網（11）上部裝有高壓發生器。
進一步優選地，所述高壓發生器包括高壓電源發生器和放電針。
優選地，所述拉門（2）裝有在拉門（2）關閉時自動鎖閉的電鎖（4）。
優選地，所述操控面板（1）包括蜂鳴器和指示燈。
進一步優選地，操作面板（1）還包括時間顯示器。
本實用新型的智能控制吹淋傳遞窗，具有靜電防護結構，可有效消除靜電對物品安全的影響；通過改進的導風道結構和回風面設計提高風速，加大氣流循環，增強了吹淋凈化效果；可以智能控制凈化時長；采用落地式結構，可直接安裝在潔凈室的庫板中，安裝拆卸方便；成本低廉，便于工業標準化生產。
附圖說明
圖1A是本實用新型實施例的智能控制吹淋傳遞窗的外觀俯視圖；
圖1B是本實用新型實施例的智能控制吹淋傳窗的外觀正視圖；
圖2是本實用新型實施例的智能控制吹淋傳遞窗的內部構造的正面和側面示意圖；
圖3A是現有技術的吹淋傳遞窗中導風管的結構示意圖；
圖3B是本實用新型實施例的智能控制吹淋傳遞窗的導風管結構示意圖；
圖4是本實用新型實施例的智能控制吹淋傳遞窗的頂部構造視圖。
具體實施方式
為詳細說明本實用新型的技術內容、構造特征、所實現目的及效果，以下結合具體實施方式并配合附圖詳予說明。

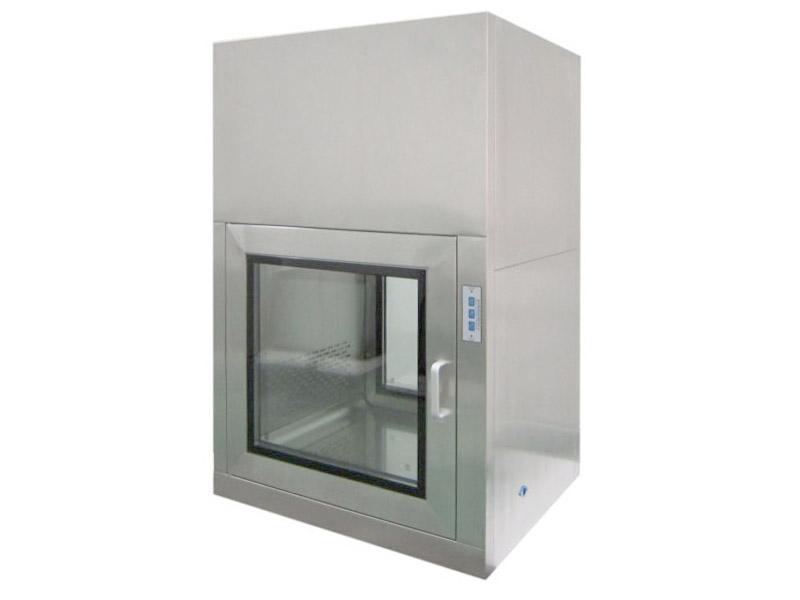

圖1A是本實用新型實施例的智能控制吹淋傳遞窗的外觀俯視圖。如圖1A所示，所述智能控制吹淋傳遞窗的箱體A面向污染區，B面面向潔凈室，智能控制吹淋傳遞窗作為由污染區向潔凈室傳遞物品的通道。在A面和B面分別具有操控面板1和可向外側開啟的拉門2，所述拉門2為不銹鋼門并鑲嵌鋼化玻璃。圖1B是本實用新型實施例的智能控制吹淋傳窗的外觀正視圖。參見圖1B，拉門2通過活頁3固定并裝有電鎖4，操作人員自污染區打開拉門2并將物品放入吹淋傳遞窗內進行凈化，當拉門2關閉時電鎖4自動鎖閉，從而保證密封隔離性能。A面和B面的操控面板1均包括蜂鳴器和指示燈（未示出），當凈化完成后通過蜂鳴和閃爍進行提示。操控面板1還包括時間顯示器（未示出），操作人員可以通過操控面板1根據時間顯示器的顯示設置凈化時間。操控面板1外側還包括保護罩。時間繼電器（未示出）連接操控面板1，根據操控面板1的設置，控制風機吹淋凈化時間。在所述智能控制吹淋傳遞窗的下部還設置初級濾網5，初級濾網5位于箱體的進風口處，用于初步凈化吸入內部的空氣。
圖2是本實用新型實施例的智能控制吹淋傳遞窗的內部構造的正面和側面示意圖。如圖，在所述智能控制吹淋傳遞窗箱體內部安裝高效風機6、導風管7、高效濾網8、出風面9以及回風面10。高效風機6吸入經過初級濾網5初步凈化后的空氣，并將空氣沿著導風管7送至頂部，高效濾網8對空氣進行再次高效過濾后由出風面9吹出。從出風面9吹出的空氣在箱體內由上向下流動，對放置在吹淋傳遞窗箱體內的物品進行凈化消除污染；空氣向下到達回風面10后返回，使整個箱體內部在吹風時實現自循環，加強了空氣的流動性能。
為了提高空氣流動風速，本實用新型的智能控制吹淋傳遞窗對導風管7的結構進行了改進，可比較圖3A和3B進行說明。圖3A是現有技術的吹淋傳遞窗中導風管的結構示意圖，其中的導風管7的截面寬度與吹淋傳遞窗側面的整體寬度相同。圖3B是本實用新型實施例的智能控制吹淋傳遞窗的導風管結構示意圖，如圖導風管7的截面尺寸明顯變小，截面寬度小于吹淋傳遞窗側面的寬度，由于導風管7截面變小，相同風量的情況下會使風速增大，增大的風速有利于吹淋凈化，而且結構變得簡單，節約材料和加工工序。
本實用新型的另一個改進是增加了靜電防護結構，能夠有效去除吹淋傳遞窗箱體內產生的靜電。圖4是本實用新型實施例的智能控制吹淋傳遞窗的頂部構造視圖。如圖4所示，高效濾網8的下方是出風面9，在出風面9設置靜電消除網11，靜電消除網11上部裝有高壓發生器（未示出），高壓發生器具有高壓電源發生器和放電針高壓電源發生器產生一定值的高壓電施加于靜電消除網的放電針上，由于放電針塵端的放電效應使放電針周圍的空氣產生等量的正負離子，通過氣流使等量的正負離子中和后送到吹淋傳遞窗內部需要消除靜電的空間和物品上，空氣中的正離子與負離子中和，負離子與正離子中和，從而達到消除靜電的目的，防止靜電對產品帶來不必要的傷害。
可見，本實用新型的智能控制吹淋傳遞窗，具有靜電防護結構，可有效消除靜電對物品安全的影響；通過改進的導風道結構和回風面設計提高風速，加大氣流循環，增強了吹淋凈化效果；可以智能控制凈化時長；采用落地式結構，可直接安裝在潔凈室的庫板中，安裝拆卸方便；成本低廉，便于工業標準化生產。
以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
