技術領域
本實用新型涉及一種空氣浴塵室的改良裝置。
發明背景

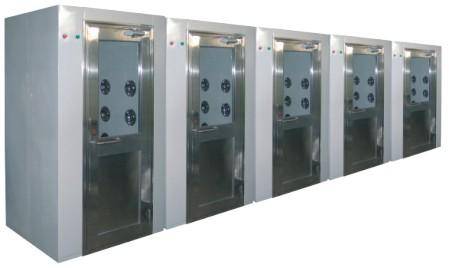

隨著科技的發達，由于高科技的精密制程，必須在高潔凈度的清凈空間設備生產制造，為求無塵室的潔凈度得以保持，故在出入口處大都安裝有空氣浴塵室，而一般的空氣浴塵室，主要設有一相對設置的主體10(如圖1所示)，主體10內設有一內箱體11，于內箱體11前組設有高效率過濾網12，而主體10的面板13上布設有數噴嘴14，于內箱體11下方接設有導風室15，導風室15下方設有回風風車16，而于主體10的面板13下方設有一回風口17，回風口上安裝有初效率過濾網18，于二主體10的底部設有一底板19；如此，欲進入無塵室的人員，只要先進入浴塵室內藉由回風風車16的運轉，將風由導風室15向上輸送至內箱體11，經由高效率過濾網12將空氣過濾達到最佳的潔凈度后，再由面板13上的噴嘴14高速噴出，將站立于底板19上的工作人員身上的粉塵粒子予以吹落，粉塵粒子并隨著空氣由側方的回風口17經回風被吸引入主體10內，而粉塵粒子則受組裝于回風口17處的初效率過濾網18阻隔過濾，過濾后的空氣再由回風風車16推送至上方的內箱體11內，形成連續循環推送，如此，即可將欲進入無塵室內的工作人員身上的粉塵粒子完全清除干凈，使無塵室內達到應有的潔凈度；然而，習知的空氣浴塵室，其回風口17及初效率過濾網18設于面板13的下方，故，工作人員的鞋底及褲管上所粘著的粉塵粒子不易被吹落，且掉落的粉塵粒子易因無法迅速由回風口7過濾，而積存滯留于底板19與回風口底部的角落處，此種側向回風設計，并無法將工作人員身上的粉塵粒子確實清除，易被帶入無塵室內，而影響無塵室內產品作業的優良率及品質；緣此，本發明人鑒于習知空氣浴塵室存在有如上述的缺失，乃潛心研究、改良，遂得以首創出本實用新型。

發明內容
本實用新型的目的在于提供一種空氣浴塵室的改良裝置，藉由二主體內的回風風車運轉，將空氣循環向上推送后再由噴嘴強力噴出，將工作人員身上的粉塵粒子吹落粉塵粒子會被回風風車向下吸落至設于二主體間的沖孔板上，可確實將粉塵粒子完全清除乾凈，以確保無塵室的高潔凈度，達到產品的優良率及高品質的空氣浴塵室。
本實用新型在于提供一種空氣浴塵室的改良裝置，主要設有二相對設置的主體，主體內設有內箱體，內箱體前設有高效率過濾網，于主體的相對面板上布設有數噴嘴，而內箱體下方設有導風室，導風室下方設有回風風車，主體的底部設有回風口，該回風口上組設有初效率過濾網，而二主體下方設置有底座框架，該底座框架的底部固設有二相對設置的導風板，該導風板與底座框架間形成有回風道，另于二主體間的底座框架上方設置有具數透孔的沖孔板。
本實用新型可確保無塵室的高潔凈度，達到產品的優良率及高品質。

附圖說明
圖1為習知的立體圖。
圖2為習知的使用狀態示意圖。
圖3為本實用新型的立體分解圖。
圖4為本實用新型的立體組合圖。
圖5為本實用新型的使用狀態示意圖。
具體實施方式
有關本實用新型為達上述的目的及功效，所采用的技術手段，茲舉一較佳可行的實施例，并配合圖式所示，詳述如下：
首先，請參閱圖3、4所示，本實用新型主要設有二相對設置的主體2，主體2內設有一內箱體20，內箱體20前組設有一高效率過濾網21，一主體2相對面的面板22上各布列設有數個噴嘴23，而內箱體20下方接設有導風室24，導風室24下方設有回風風車25，主體2的底部開設有回風口26，主體2的面板22下緣設有一插置槽27，一初效率過濾網3由插置槽27插設入主體2內，并設于回風口26處，而二主體2的下方設置有一底座框架4，底座框架4的底部固設有二相對設置的導風板40，而導風板40與底座框架4內之間形成有回風道41，另于二主體2間的底座框架4上方設置有二沖孔板5，沖孔板5上排列設有數透孔50。
使用時，請參閱圖4、5所示，工作人員進入空氣浴塵室內站立于沖孔板5上，而回風風車25運轉進行強風除塵狀態，將大量的高壓空氣由導風室24送至內箱體20內擴散穩壓，并經高效率過濾網21將空氣內的粉塵粒子確實過濾成高潔凈的空氣，再經由噴嘴23高壓向外噴出，使風速提高以吹除附著于工作人員無塵衣及身上的微小粉塵粒子，并藉由空氣力學原理以利用物質自由落體方式及下回風道41回風，將粉塵粒子吸落至工作人員所站立的沖孔板5上，沖孔板5上設有數透孔50，粉塵粒子受高壓空氣吹落后，會由透孔50被向下吸落至底座框架4內的導風板40上，并隨著空氣的回風導流，由回風道41確實被吸引至回風風車25下方回風口26處所設置的初效率過濾網3，初步過濾粉塵粒子，空氣再經由回風風車25向上循環吹送至高效率過濾網21高度過濾，而本實用新型將回風口26設于主體2下方，并經多層過濾，可得到最佳的空氣清凈度，且工作人員身上及褲管或鞋底上所殘留的粉塵粒子，均可經由回風的下吸力方式，確實將身上各部位的粉塵粒子完全清除不殘留，且粉塵粒子掉落至沖孔板5上時，會由透孔50完全被吸入，不會滯留于底座處，可防止工作人員將污染物帶入無塵室，可有效杜絕粉塵粒子所造成的污染，達到無塵室的高潔凈度，確保產品的優良率及高品質。
綜上所述，本實用新型實施例確實能達到所預期的使用功效及目的，且更已突破習知空氣浴塵室所存在的問題，又本實用新型申請前更未曾公知、公用，當已能符合新型專利的申請要件，依法提出專利申請。
