風淋室安裝步驟及調試教程參考
發布時間:2016-06-06 09:06:43   瀏覽:16989

風淋室安裝步驟及調試教程參考

風淋室安裝于非潔凈區與潔凈區之間,目的是將潔凈區與非潔凈區進行隔絕緩沖,同時將進入潔凈區的人員表面的灰塵、毛發等吹落,避免將污染源帶入潔凈區,從而保證潔凈區的產品達到無菌、無塵生產。風淋室一般為整體發貨,成品至客戶現場后接電即可使用。但有部分客戶因現場場地限制,整機無法進入,此類風淋室需要現場安裝。

本文將圖文為您講解風淋室安裝教程,教您一步一步如何自行安裝和組裝風淋室。

風淋室主要分為以下幾個組成部分,風淋底盤,兩側風淋箱體,風淋頂箱,門及電器控制部分。

(一)風淋底盤一般由不銹鋼方管制作,厚度為40MM,底盤為整體組成,首先將風淋底盤置于風淋安裝位置處。風淋底盤不需要與地面進行固定,完全靠自身重量即可保持穩固。一般單人風淋室為350KG,雙人風淋室為650KG左右。

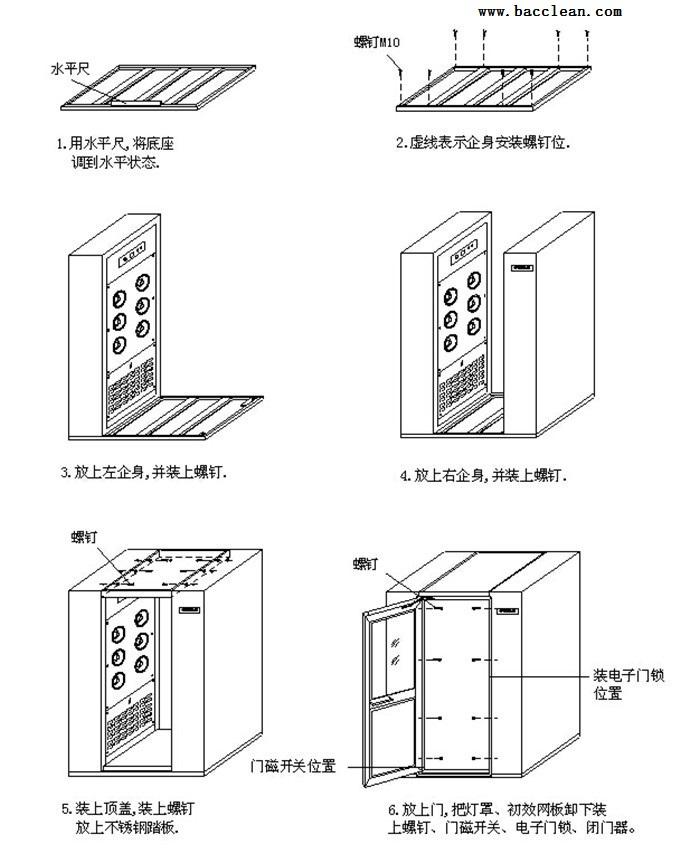

風淋室組裝


(二)將風淋側箱體置于底盤兩仙,在內底部用自攻螺絲或鉚釘將側箱體與底盤固定起來,此處注意底盤與側廂體的位置。

(三)兩側側廂固定之后,再將頂廂安裝與兩側廂體連接,此處需要注意上下垂直度,需要進行不間斷測量,以保證框架上下部分尺寸完全相同。

(四)整體框架完成之后,再進行門安裝,門和門框皆由不銹鋼方管及不銹鋼制作,鉸鏈采用三道不銹鋼鉸鏈加固,原門框與門板已經由廠家出廠前已經安裝好。此時只需要將鉸鏈固定于風淋側面廂體之可。如果門安裝好之后門框與箱體之間縫隙不齊平有摩擦,那么是因?yàn)榈仄讲黄蕉鴮?dǎo)致,此步驟并不需要調整門框,只需要對風淋下部進行垂直校正,將風淋底盤墊平即可??煞磸?fù)調試四角加墊片,一旦墊平,門體將會與箱體縫隙完全整齊。

(五)安裝風淋室燈及電器,風淋室電器為快速插口件,只需要將相應的插口,力士堅電鎖,紅外線光電,照明燈具接口插到相應的接口即可。

(六)通電:風淋為三相五線制,三火線,一地線,一零線。如果接上電源后風力很小,一般為風機反轉。只需要將三根火線中任意一根位置互換,即可正常使用。

(七)風淋控制面板為液晶藍屏顯示,且?guī)в衅聊槐Wo(hù),易純凈化出廠的風淋室控制面板解鎖辦法只需要連續按“—,+,照明"三鍵,聽見”滴滴"兩聲后,可進行風淋時間,照明時間,屏保時間設置即可。

(八)風淋安裝完成之的需要用密封膠對一些縫隙進行密封,佰倫凈化一般采用道康寧密封膠密封,環保無氣味。經過以上七個步驟,風淋室已經全部安裝完成,現在可以正常使用風淋室了。且用且注意,風淋室具備電子聯鎖功能,一門打開時,另一門無法打開,在使用過程中,使用過程中雙門都無法打開。切不可強行推拉門,以避免將門鎖損壞。


風淋室調試說明


一、風淋室如何接線

    1.電源:支持24V電流電源或24V交流電源,其接線方法參考風淋室控制接線圖。

    2.輸入:為X段的接線柱

    X1:外門點動開關  X2:內門電動開關  X3:外門門磁    X4:內門門磁

    X5:風淋室內紅外探頭   X6:空    X7:外門放夾     X8:內門放夾

    3.顯示:9針串口線與液晶文體屏連接,文本屏上接板上的直流24V電源輸出端。

    4.輸出:繼電器板連接針接口

    為R1-R8的接線端子R1~R2共用COM1-2,R3~R4共用COM3-4,R5~R6共用COM5-6,R7~R8共用COM7-8.

    R1接外閉門器SL端,COM1-2接閉門器GND,R2接內閉門器SL端,COM1-2接GND端。

    R3/R4接風機繼電器,COM3-4接220V交流電L端,R5/R6接照明燈COM5-6接220V交流電L端,R7接緊急開關,R8接狀態燈,COM7-8接GND端。

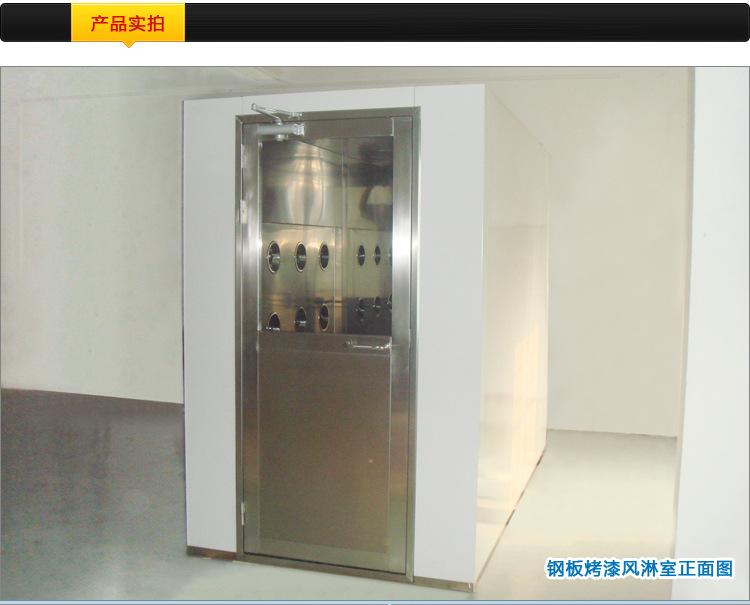

風淋室組裝后

二、風淋室操作方法

  點擊屏幕上任間按鈕,背景燈亮,更改設置點擊下箭頭按鈕系統進入設置界面,對應1外門、2內門、3風機三項的時間設置,按數字1進入外門設置,點擊按鈕SET鍵數字閃爍點擊按鈕左箭頭或者右箭頭更改個位十位或者百位數字,更改完畢點擊ENT鍵保存設置,ESC鍵后退到上一個設置,ALM為緊急按鈕。

三、風淋室工作流程

  風淋室外點動開門開關,風淋室外門立刻打開,人員進入等最后一名人員進入后開始計時關門,門關后紅外探頭檢測,啟動風機吹風完畢,后門打開最后一名人員走出來開始計時關門,內點動開門并觸發后,內門打開,人員進入后內門關閉,前門立刻打開。

四、常風問題及對應方法

  風淋室系統出現問題或不工作時,首先看文本顯示器提示,外外門關閉外門指示點應該為白色,內門關閉內門指示點應該為白色,當風機工作時風機指示點應該為白色,外門防夾有觸發時對應點應該為白色,內門防夾有觸發時對應點應該為白色,如果以上對應點沒有動作就跟進相關的線路。門閉合時門磁為閉合狀態,防夾紅外探頭當有物體阻擋時為閉合狀態,紅外探頭當檢測有人員時為閉合狀態。
